RON szögelfordulásmérök
RCN szögelfordulásmérök
ROD szögelfordulásmérök
Saját csapágyazással
A státorkuplunggal rendelkező szögelfordulásmérők osztástárcsája közvetlenül kapcsolódik a mérendő tengelyhez. A leolvasó egységet golyóscsapágy vezeti meg a tengelynél és státorkuplung támasztja. A kuplungnak a szöggorsulás esetén csak a csapás súrlódásából származó forgónyomatékot kell felvennie, ezáltal a statikus és dinamikus mérési eltérések minimalizálhatók. Az álló részre rögzített kuplung kiegyenlíti a hajtó tengely axiális mozgásait is.
A státorkuplung további előnyei:
- Egyszerűen felszerelhető
- Rövid szerkezeti hossz
- Átmenő furatú tengely alkalmazása is lehetséges
RON/RCN
- Az RCN típuscsalád jellemzői:
- Optimalizált leolvasás
- Nagyobb beépítési tűrések
- Gyorscsatlakozóval csatlakoztatható kábel
- Leolvasó és kiértékelő elektronika
- Abszolút mérési rendszer

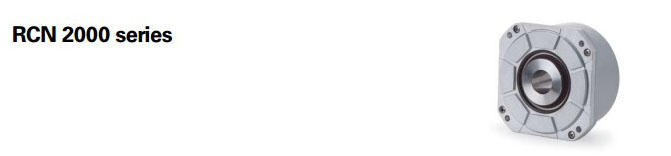

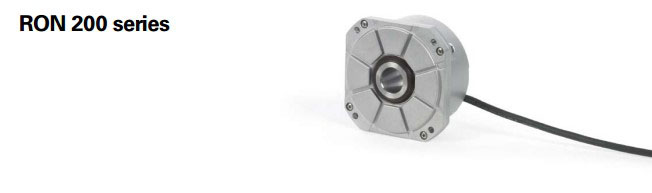

- RCN 2000 és RON 200 típuscsalád
- Kompakt építési mód
- Robosztus kialakítás
- Jellemzően körasztalokban és billenő asztalokban használt

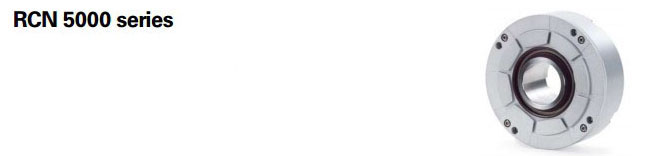

- RCN 5000 típuscsalád
- Nagyfuratú csőtengely, kis beépítési méret

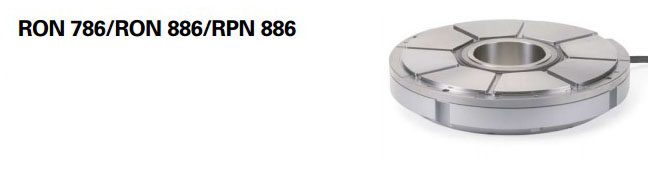

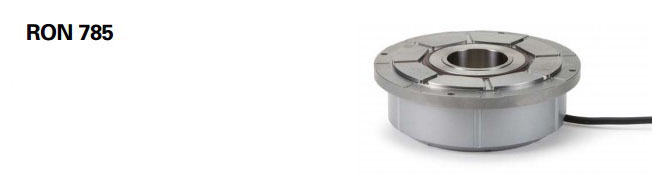

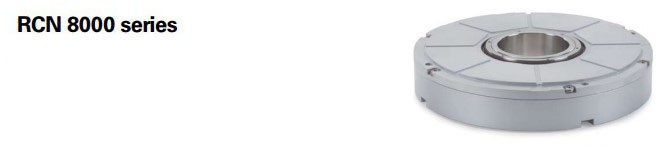

- RCN 8000, RON 700 és RON 800
- Nagy áteresztésű csőtengelyek (max. 100 mm)
- Rendszerpontosság +/-2″ és +/-1″
- RON 905
- Nagypontosságú szögelfordulásmérő
- Alkalmazás nagy pontosságú mérőberendezésekben
- Inkrementális mérési rendszer
RPN
- 800-as típuscsalád
- Nagy áteresztésű csőtengelyek (max. 100mm)
- Rendszerpontosság: +/-2″ és +/-1″
Saját csapágyazással, külső kuplunggal
A külön kuplungos alkalmazásra tervezett saját csapágyazású szögelfordulásmérőknek teli tengelye van. A mérendő tengelyhez való csatlakoztatásra ajánlott kuplungok kiegyenlítik a radiális és az axiális eltéréseket. A külső kuplungos szögelfordulásmérők általában nagyobb fordulatszámon használhatók.

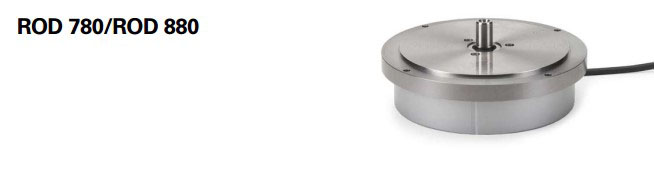

ROD
- A ROD teli tengelyes külső kuplungos szögelfordulásmérők első sorban nagyobb fordulatszámok vagy lazább szerelési tűrések igénye esetén alkalmazhatók előnyösen.
- A precíziós kuplungokkal a tengelyoldali kapcsoládsra +/- 1mm-es axiális tűrések is megengedhetők
- Inkrementális mérési rendszer

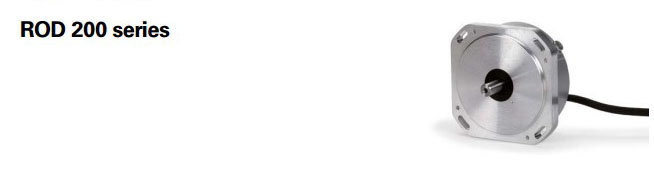

- ROD 200 típuscsalád
- Kompakt építési mód
- Használat jellemzően körasztalokban, billenő asztalokban pozícionálásra és együttfutás felügyelethez
A leírt adatok tájékoztató jellegűek, amennyiben részletesebben meg kíván ismerkedni a HEIDENHAIN szögmérőivel, kérem kattintson ide…
