Szerszámbemérő tapintó rendszerek

A HEIDENHAIN munkadarab bemérő tapintók robosztus kialakításuknak és magas védettségüknek köszönhetően közvetlenül a szerszámgép munkaterébe telepíthetők. A szerszám bemérése bármikor elvégezhető, akár két megmunkálási lépés között is.

TT 140

• Kábeles kivitel
• 3 dimenzós kapcsolós tapintó (szerszám mérésre, ellenőrzésre)
• A tapintó tárcsa kitér alaphelyzetből, mikor a szerszám hozzáér, ezzel jelet képezve. A jel pedig továbbításra kerül a CNC vezérlésnek. A jelet optikai érzékelő állítja elő, mely súrlódásmentesen és igen megbízhatóan működik
• A bemérés végezhető álló vagy forgó szerszámmal egyaránt
• Tapintó átmérő: 40 vagy 25 mm
• A tapintó ismétlési pontossága:  2 σ ≤ 1 µ
• Érintési sebesség: 1 m/min
• Csatlakozó: 7 tűs

TT 449

• Infravörös jelátvitel
• Tapintó átmérő: 40 vagy 25 mm
• A tapintó ismétlési pontossága:  2 σ ≤ 1 µ
• Érintési sebesség: 1 m/min

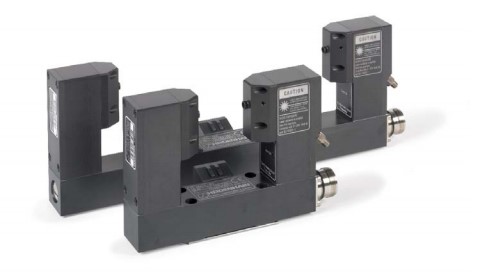

TL típusú lézeres rendszerek

• Fajtái: TL Micro, TL Nano
• Szerszámok megmérése érintésmenten, névleges fordulaton
• A mérőkészülékkel szállított mérőciklusokkal meghatározható a szerszám hossza és átmérője, továbbá ellenőrizhető a vágóélek alakja és a szerszámkopás mértéke, esetleges szerszámtörés ténye
• A megmért adatokat a vezérlő automatikusan a szerszám táblázatokba írja.

A leírt adatok tájékoztató jellegűek, amennyiben részletesebben meg kíván ismerkedni a HEIDENHAIN 3D-s bemérőivel, kérem kattintson ide…
