Saját csapágyazással

ECN/EQN/ERN  forgóadók

ROC/ROQ/ROD  forgóadók

Saját csapágyazással, szerelt státorkuplunggal



ECN/EQN/ERN típusú forgóadók széles körű felhasználásra



Az ECN, EQN és ERN típusú forgóadók fotoelektromos leolvasással működnek. Jellemzőjük az egyszerű felszerelhetőség és kis magasság. Felhasználásuk széles körben elterjedt egyszerű mérési feladatokhoz, de akár elektromos hajtások helyzet- és fordulatszám-szabályozásához is alkalmazhatók. A jeladó furatos tengelyét közvetlenül a mérendő tengelyre kell felhúzni és ott kell rögzíteni. A szöggyorsuláskor a státorkuplungnak csak a csapágysúrlódásból eredő nyomatékot kell felvennie. A státorkuplunggal  ellátott forgóadók jó dinamikus tulajdonságokkal, magas sajátfrekvenciával rendelkeznek.

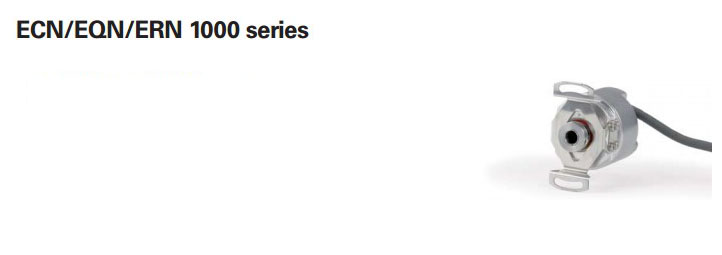

ECN/EQN/ERN 1000 típuscsalád

  • Miniatürizált kivitel
  • Egyik oldalon nyitott csőtengely, 6 mm-es átmérővel
  • Külső átmérő: 35 mm (ház)
  • Állórész oldali csatlakoztatás saját frekvenciája: ≥ 1500 Hz
  • Mechanikusan megengedett fordulatszám: ≤ 12 000 min-1

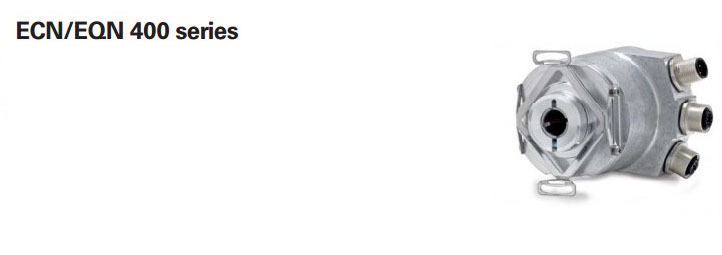

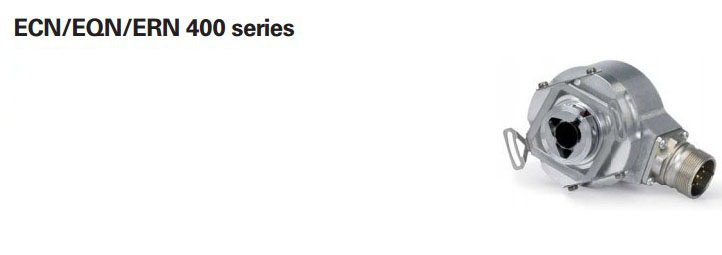

ECN/EQN/ERN 400 típuscsalád

  • Kompakt beépítési mód
  • Egyik oldalon nyitott vagy átmenő csőtengely, 8 mm-es illetve 12 mm-es belső átmérővel
  • Külső átmérő: 58 mm (ház)
  • Állórész oldali csatlakoztatás saját frekvenciája: ≥ 1400 Hz (kábeles kivitel)
  • Mechanikusan megengedett fordulatszám: ≤ 12 000 min-1

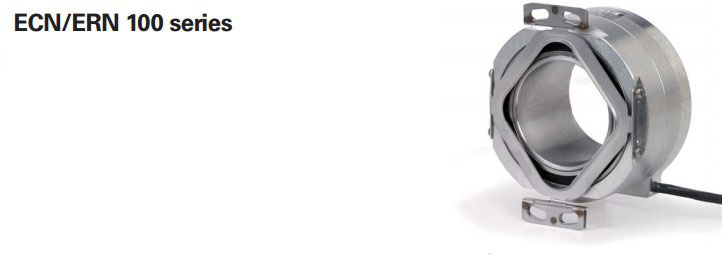

ECN/ERN 100 típuscsalád

  • Nagy átmérőjű tengelyekhez
  • Az átmenő csőtengely lehetséges átmérői:Külső átmérő: 87 mm (ház)
    • D= 20 mm, 25 mm, 38 mm, 50 mm
  • Állórész oldali csatlakoztatás saját frekvenciája: ≥ 1000 Hz
  • Mechanikusan megengedett fordulatszám:
    • D ≤ 30 mm: ≤  6000 min-1
    • D > 30 mm: ≤ 4000 min-1



A felsorolt jeladókon kívül a HEIDENHAIN számos egyéb jeladó található meg kínálatunkban, kérjük további információkért kattintson ide…



Külső kuplung használatához



Az ilyen jeladók a tengely és a forgóadó közti axiális mozgásokat és az egytengelyűségi hibát kiegyenlítő kuplunggal csatlakoznak a meghajtó tengelyhez vagy az orsóhoz. Kialakításuk robosztus, méreteik kompaktak.

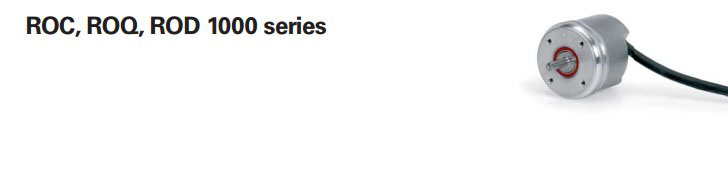

ROC/ROQ/ROD 1000 típuscsalád

  • Miniatürizált kivitel
  • Fotoelektromos leolvasás
  • Felszerelés szinkrogyűrűvel
  • Tengelyátmérő: 4 mm

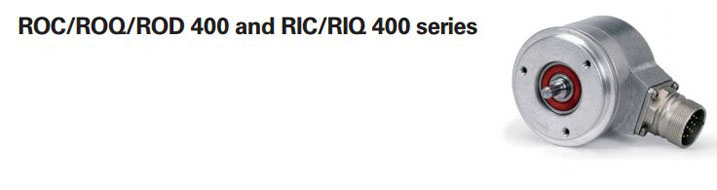

ROC/ROQ/ROD 400 típuscsalád

  • Ipari szabvány a méretek és a kimenő jelek szempontjából
  • Felszerelés szinkrogyűrűvel vagy rögzítő peremmel
  • Fotoelektromos leolvasás
  • Tengelyátmérő:Fotoelektromos leolvasás
    • Szinkrogyűrűs kivitel: 6 mm
    • Rögzítjő peremes: 10 mm



RIC/RIQ 400 típuscsalád

  • Idnuktív leolvasás
  • Alacsonyabb pontossági követelményekhez: +/- 480″
  • Mechanikai kivitelben megegyezik a ROC/ROQ 400-as típusokkal



A felsorolt jeladókon kívül a HEIDENHAIN számos egyéb jeladó található meg kínálatunkban, kérjük további információkért kattintson ide…





ECN/EQN/ERN típusú jeladók kifejezetten szervomotorokhoz



Ezen típusú forgóadók kifejezetten motorokba történő beépítésre valók. A szinkron motorokhoz esetenként kommutáló sávokkal is ellátott, abszolút jeladók állnak rendelkezésre. A kúpos tengely vagy egyik oldalon nyitott csőtengely közvetlenül a a mérendő tengelyhez csatlakozik. Ennek köszönhetően igen merev kapcsolatot lehet létesíteni, ami a hajtás különösen jó dinamikus működését eredményezi. A státorkuplung egy előre elkészítettt felfogó furatba gyorsan, egyszerűen illeszthető. A megfelelő kommutációhoz szükséges finombeállításra is van lehetőség.



ECN/EQN 1100 típuscsalád

  • Miniatürizált kivitel
  • Egyik oldalon nyitott csőtengely, 6 mm-es átmérőjű alakos kapcsolóelemmel
  • Külső átmérő: 35 mm (ház)
  • Állórész oldali csatlakoztatás saját frekvenciája:  ≥1000 Hz
  • Mechanikusan megengedett fordulatszám: 12 000 min-1



ERN 1123

  • Egyik oldalon nyitott csőtengely, átmérő 8 mm
  • Külső átmérő: 35 mm
  • Állórész oldali csatlakoztatás saját frekvenciája: ≥ 1000 Hz
  • Mechanikusan megengedett fordulatszám: 6000 min-1



ECN/EQN/ERN 1300

  • Kompakt méretek
  • 1:10 kúpos tengely, 9,25 mm működő átmérővel különösen merev kapcsolathoz
  • Külső átmérő: 56 mm (ház)
  • A státorkuplung 65 mm-es felfogó furatátmérőhöz illeszkedik
  • Állórész oldali csatlakoztatás saját frekvenciája: ≥ 1800 Hz
  • Mechanikusan megengedett fordulatszám:
    • ECN/ERN: 15 000 min-1
    • EQN: 12 000 min-1





A felsorolt jeladókon kívül a HEIDENHAIN számos egyéb jeladó található meg kínálatunkban, kérjük további információkért kattintson ide…
