ERP  szögelfordulásmérök

ERO  szögelfordulásmérök

ERA  szögelfordulásmérök

Saját csapágyazás nélkül

Az ilyen típusú szögelfordulásmérők súrlódásmentesen működnek. Két fő alkotórészüket   (leolvasó fej és osztásdob) egymáshoz képest finoman kell beszabályozni.

Előnyeik:

• Nincs nyomatékigény
• Nagy áteresztésű csőtengelyre is szerelhetők
• Beépítésük szűk helyre is lehetséges
• Magas fordulatszámok mellett is jól alkalmazhatók

ERP

• A HEIDENHAIN ERP típusú szögmérőit gépelemekbe, készülékekbe való beépítésre tervezték.  Jellemzőik a súrlódásmentes működés és a nagy pontosság.
• Felhasználásuk: Különleges pontosságú szögmérő asztalokban, precíziós készülékekeben
• A mérőrendszer pontossága függ a hajtó tengely csapágyazásához képesti egytengelyűségétől , annak körülfutási és síkfutási pontosságától.

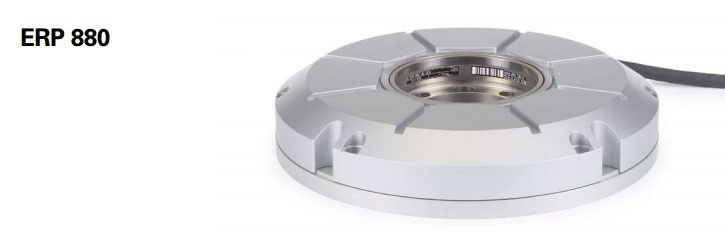

• 880-as típuscsalád
  • Legnagyobb pontosság
  • Igen finom osztásperiódus
  • A jelperióduson belüli eltérések csekélyek, az interferenciális leolvasásnak köszönhetően
• 4080 és 8080
  • Legnagyobb felbontás
  • Nagyon kompakt építési mód
  • A jelperióduson belüli eltérések csekélyek, az interferenciális leolvasásnak köszönhetően

ERO

• Saját csapágyazás nélkül
• Osztáshordozója acél üvegre szerelt üveg osztástárcsa
• Csekély súly, kompakt méretek
• Alkalmazás kompakt körasztalokban, pontos, nagy dinamikájú hajtásoknál
• Az elérhető pontosság függ a hajtó tengely csapágyazásához képesti egytengelyűségétől , annak körülfutási és síkfutási pontosságától.

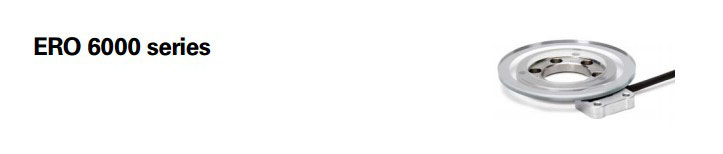

• ERO 6000
  • Egyszerű felszerelhetőség
  • Nagy rendszerpontosság
  • Igen lapos kialakítás
• ERO 6100
  • Csökkentett pontossági követelményű dinamikus alkalmazásokra
  • Nagy belső átmérő

ERA 7000 és ERA 8000 típuscsalád

• Acélszalagos mérték-megtestesítő
• Nagy átmérőkhöz (max. 10 m)
• Nincsenek tömítőgyűrűk, így nincs további indulási nyomaték
• Az elérhető rendszerpontosság fögg a szalag felfekvő átmérőjének megmunkálási pontosságától és annak kör és síkfutási pontosságától
• Nagy pontosság a szalag két végének találkozásánál is
• A mérőszalagot a gép belső hornyába kell illeszteni
• Teljes körös vagy szegmenses kivitel

A felsorolt szögelfordulásmérőkön kívül számos többi típus megtalálható kínálatunkban, bővebb információkért kérem kattintson ide…
