Burkolt útmérők



A burkolt útmérők alumínium házuknak és a gumiajaknak köszönhetően védetté teszik a mérőlécet és az olvasófejet a forgáccsal, fröccsenő vízzel és egyéb károsító tényezőkkel szemben.  A fej egy kuplunggal csatlakozik a házhoz, mely kompenzálja az elkerülhetetlen felületi eltolódást

A burkolt útmérőkön belül léteznek:

  • Nagyprofilú mérőlécek: Magas fokú rezgésállóság, akár 30 méteres hossz
  • Kisprofilú mérőlécek: Szűk beépítési helyekre maximum 1240 mm (szerelősínnel vagy rögzítő elemekkel akár 2040 mm) mérési hosszal



LC

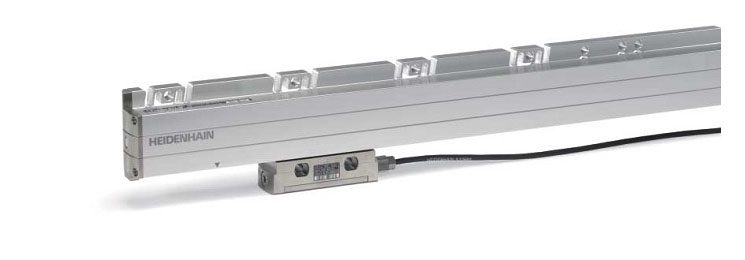

  • LC 100 típuscsalád
  • Abszolút pozíció meghatározás
  • Nagyporfilú mérőlécházzal
  • Definiált hőmérsékletfüggő viselkedés
  • Magas fokú rezgésállóság
  • Kétféle beépítési helyzet
  • Egymezős leolvasás

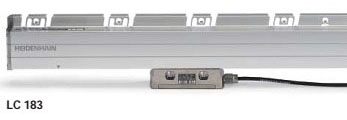

  • LC 183
    • Analóg kimenő jel: 1 Vss
    • Interfész: EnDat02
    • Pontossági osztály: +/- 5 µm



  • LC 200 típuscsalád
  • Abszolút pozíció meghatározás
  • Analóg kimenő jel: 1 Vss
  • Pontossági osztály: +/- 5 µm
  • Interfész: EnDat02, EnDat 22
  • Mérési lépés: 10 nm (EnDat esetén)
  • Nagy mérési hosszakra – max. 28 m
  • Definiált hőmérsékletfüggő viselkedés
  • Magas fokú rezgésállóság
  • Kétféle beépítési helyzet
  • Egymezős leolvasás

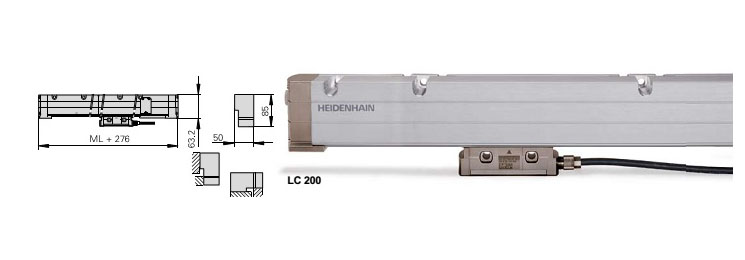

  • LC 400 típuscsalád
    • Abszolút pozíció meghatározása
    • Kisprofilú mérőlécházzal
    • Definiált hőmérsékletfüggő viselkedés
    • Egymezős leolvasás

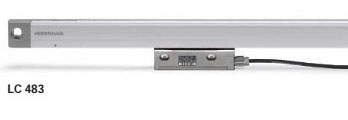

    • LC 483
      • Analóg kimenő jel: 1 Vss
      • Pontossági osztály: +/- 5 µm
      • Interfész: EnDat 02
      • Mérési lépés: 10 nm

LF

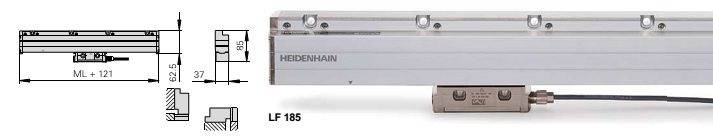

  • LF 185 típuscsalád
    • Inkrementális jel: 1 Vss
    • Referencia jel: egy vagy távolságkódolt
    • Jelperiódus: 4 µm
    • Pontosággi osztály: +/- 3 µm, +/- 2 µm
    • Legnagyobb mérési pontosság
    • Nagyprofilú mérőlécházzal
    • Acélhoz vagy szürkeöntvényhez hasonló hőmérsékletfüggő viselkedés
    • Magas fokú rezgésállóság
    • Kétféle beépítési helyzet
    • Egymezős leolvasás

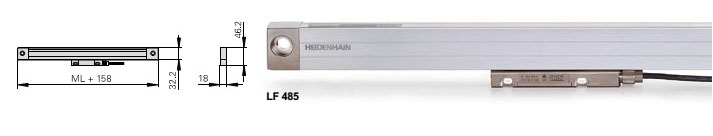

  • LF 485
    • Inkrementális jel: 1 Vss
    • Referencia jel: egy vagy távolságkódolt
    • Jelperiódus: 4 µm
    • Pontossági osztály: +/- 5 µm, +/- 3µm
    • Legnagyobb ismétlési pontosság
    • Kisprofilú mérőlécházzal
    • Acélhoz vagy szürkeöntvényhez hasonló hőmérsékletfüggő viselkedés
    • Egymezős leolvasás



LS

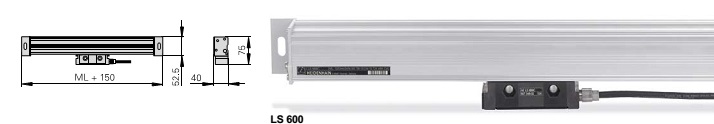

  • LS 600 típuscsalád
    • Jellemzően hagyományos gépekhez
    • Inkrementális jel: LS 688C – 1 Vss, LS 628C – TTL
    • Jelperiódus: 20 µm
    • Pontossági osztály: +/- 10 µm
    • Nagyprofilú mérőlécházzal
    • Egyszerű felszerelhetőség
    • Referencia jel: Távolságkódolt



  • LS 100 típuscsalád
    • Inkremens útmérés
    • Inkrementális jelek: LS 187 – 1 Vss, LS 177 – TTL
    • Jelperiódus: LS 187 – 20 µm, LS 177 – 4µm/2µm
    • Nagyprofilú mérőlécházzal
    • Definiált hőmérsékletfüggő viselkedés
    • Referencia jel: Egy vagy távolságkódolt

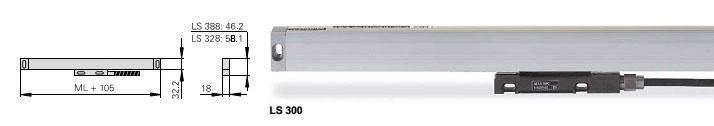

  • LS 300 típuscsalád
    • Jellemzően hagyományos gépekhez
    • Inkrementális jel: LS 388C- 1 Vss, LS 328C – TTL
    • Jelperiódus: 20 µm
    • Pontossági osztály: +/- 10 µm
    • Kisprofilú mérőlécházzal
    • Referencia jel: távolságkódolt

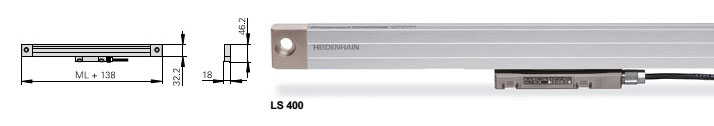

  • LS 400 típuscsalád
    • Inkrementális útmérés
    • Inkrementális jelek: LS 487 – 1 Vss, LS 477 – TTL
    • Jelperiódus: LS 487 – 20 µm, LS 477 – 4µm/2µm
    • Kisprofilú mérőlécházzal
    • Definiált hőmérsékletfüggő viselkedés
    • Egymezős leolvasás
    • Referencia jel: Egy vagy távolságkódolt



LB

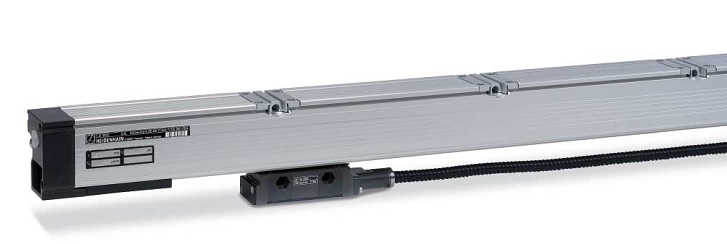

  • LB 382 típuscsalád
    • Nagy mérési hosszakra – max. 30 m
    • Inkrementális jel: 1 Vss
    • Jelperiódus: 40 µm
    • Pontossági osztály +/- 5 µm
    • Nagyprofilú mérőlécházzal
    • Definiált hőmérsékletfüggő viselkedés
    • Magas fokú rezgésállóság
    • Kétféle beépítési helyzet
    • Egymezős leolvasás
    • Mérési hossz 440 mm-től egészen 30040 mm-ig
    • Referencia jel: Egy,vagy távolság kódolt (C verzió)



Az említett léceken kívül a HEIDENHAIN kínálatában számos lineáris útmérő megtalálható, bővebb információért kérem kattintson ide..
