A nyílt profilú mérőléceket az igazán nagy pontosságot megkívánó gépekhez ajánljuk. A leolvasó fej és a mérőléc  vagy mérőszalag között nincs mechanikus érintkezés. Fő jellemzőik a kis mérési lépések és a nagy pontosság.

Tipikus felhasználási területeik:

• Mérőgépek
• Kompárok
• Precíziós hosszmérő berendezések
• A félvezetőgyártás termelő és mérőgépei
• Direkt hajtások
• Nagy pontosságú szerszámgépek

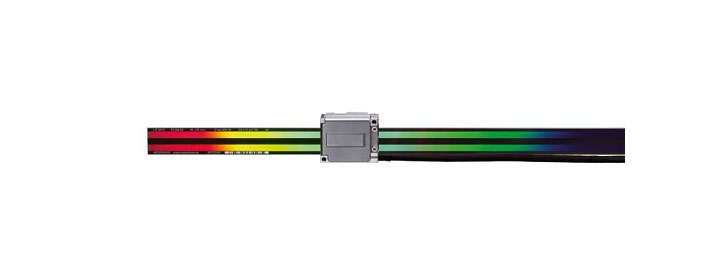

LIP

Legnagyobb pontossági követelményekhez

• LIP 200 típuscsalád
  • Max. mérési hossz 3040 mm
  • Mérési lépések 1nm-ig
  • Igen nagy ismétlési pontosság, kompakt méretek
  • Zerodur üvegkerámiával, a definiált hőmérsékletfüggő viselkedés miatt

• LIP 300 típuscsalád
  • Legnagyobb felbontás (akár 1 nm-es mérési lépésig)
  • Nagy ismétlési pontosság
  • Zerodur üvegkerámiával, a definiált hőmérsékletfüggő viselkedés miatt

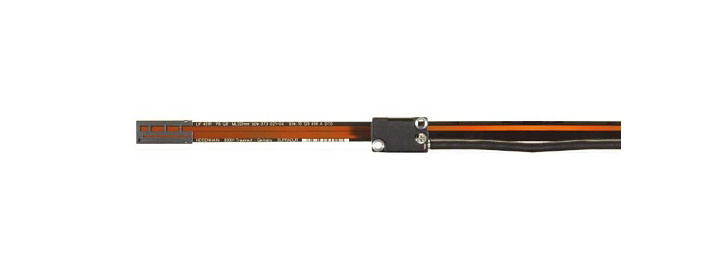

LIF

• LIF 400 típuscsalád
  • Gyors és egyszerű mérőléc rögzítés a PRECIMET szerelőfilmmel
  • A SUPRADUR osztásnak köszönhetően érzéketlen a szennyeződésre
  • Helyzetfelismerés végállás kapcsolóval

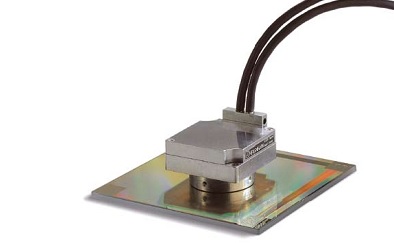

PP

• Kétkoordinátás mérőrendszer:
  • Üveg osztáshordozóra felvitt sík  fázisrácsos struktúra, mely lehetségesség teszi a pozícióérzékelést síkban

LIC

• Abszolút pozícióérzékelés 27 méterig
• Többféle felszerelési lehetőség
• METALLUR rácsosztás (általában acélszalagon)

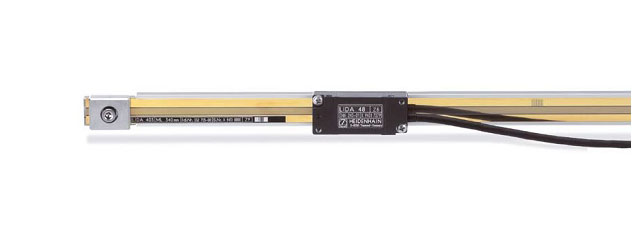

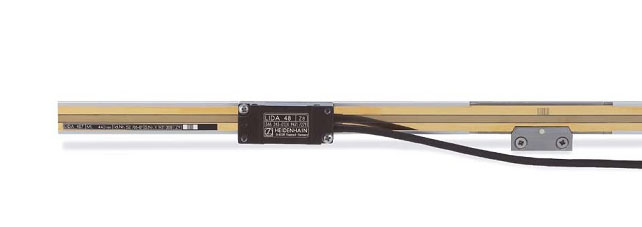

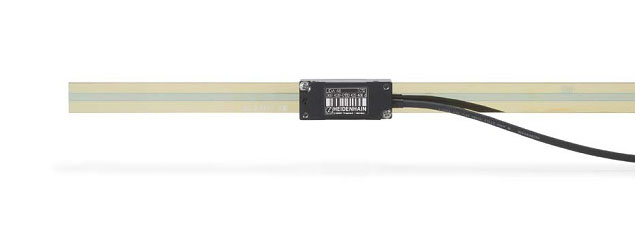

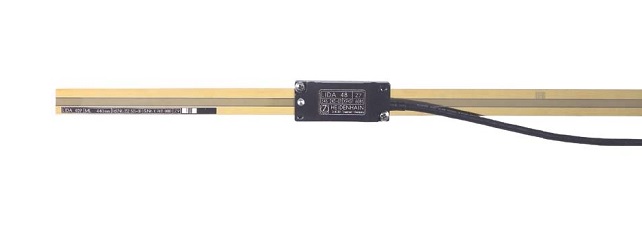

LIDA

• 400-as típuscsalád
  • Akár 30 m-es mérési hosszra
  • Különféle felszerelési lehetőségek
  • Végálláskapcsoló

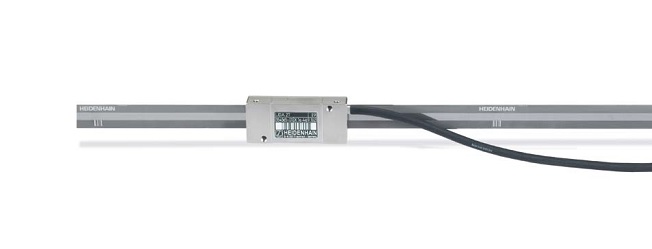

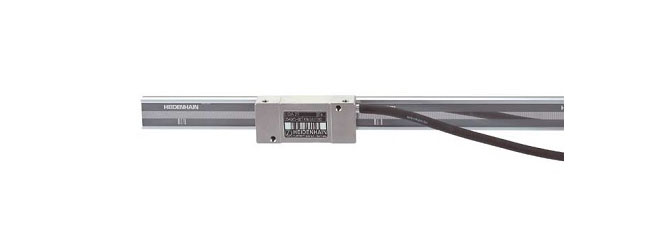

• 200-as típuscsalád
  • Mérőszalag tekercsben
  • Nem túl szigorú szerelési tűrések
  • Egyszerű alkalmazásokra

Az említett léceken kívül a HEIDENHAIN kínálatában számos lineáris útmérő megtalálható, bővebb információért kérem kattintson ide..
